概述

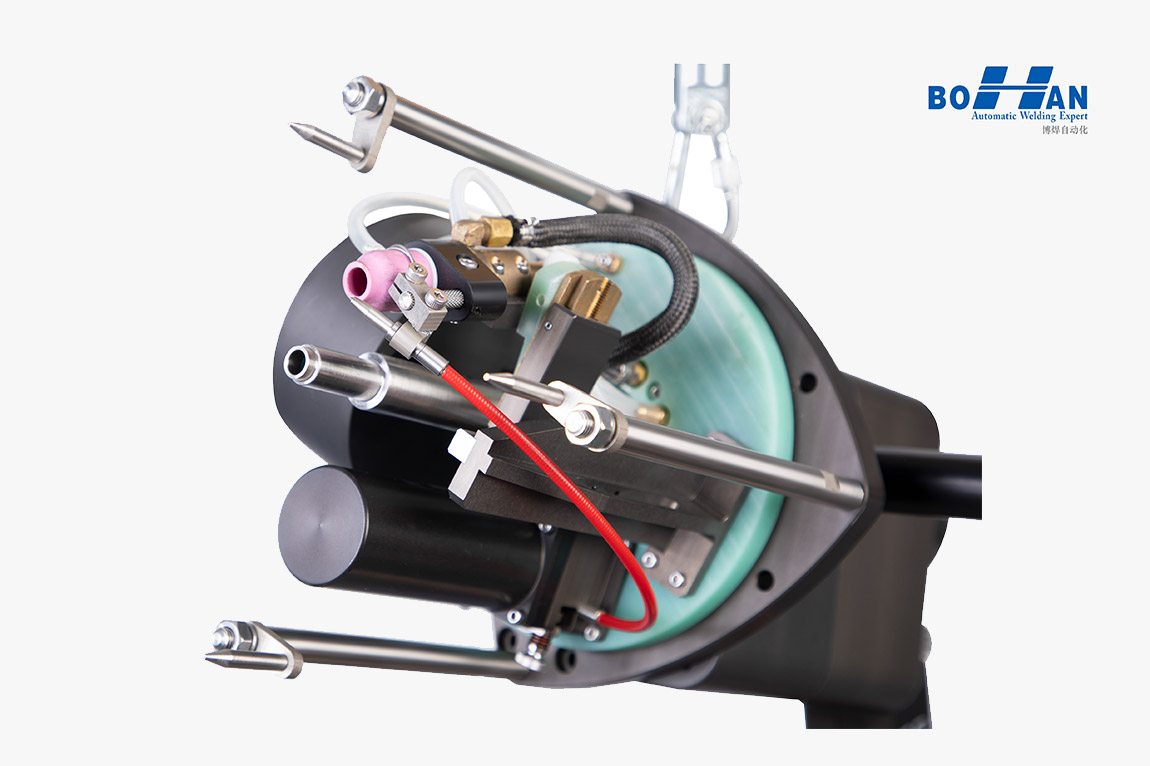

本機是專為管子/管板自動TIG焊接設計的專用機頭，適應一般管板形式的自動化焊接。可焊接碳鋼、不銹鋼等各種管子/管板接頭型式，包括平齊端接，伸出角接。管子直徑范圍Φ16～80mm，可選擇采用自熔、填絲或是先自熔后填絲等焊接工藝，快捷、省力。(當焊接16mm以下管-板時，需更換隨機部件小槍頭；如不需加絲取下送絲電機總成及送絲盒焊接視角更佳)
該機頭的驅動采用進口的空心杯直流伺服電機，在轉速范圍內無級調速。所有的水、電、氣的管、線均無纏繞。
主要分為五大部分：
A：動力驅動部分
B：氣動夾緊部分
C：弧長控制部分
D：槍頭部分
E：送絲部分

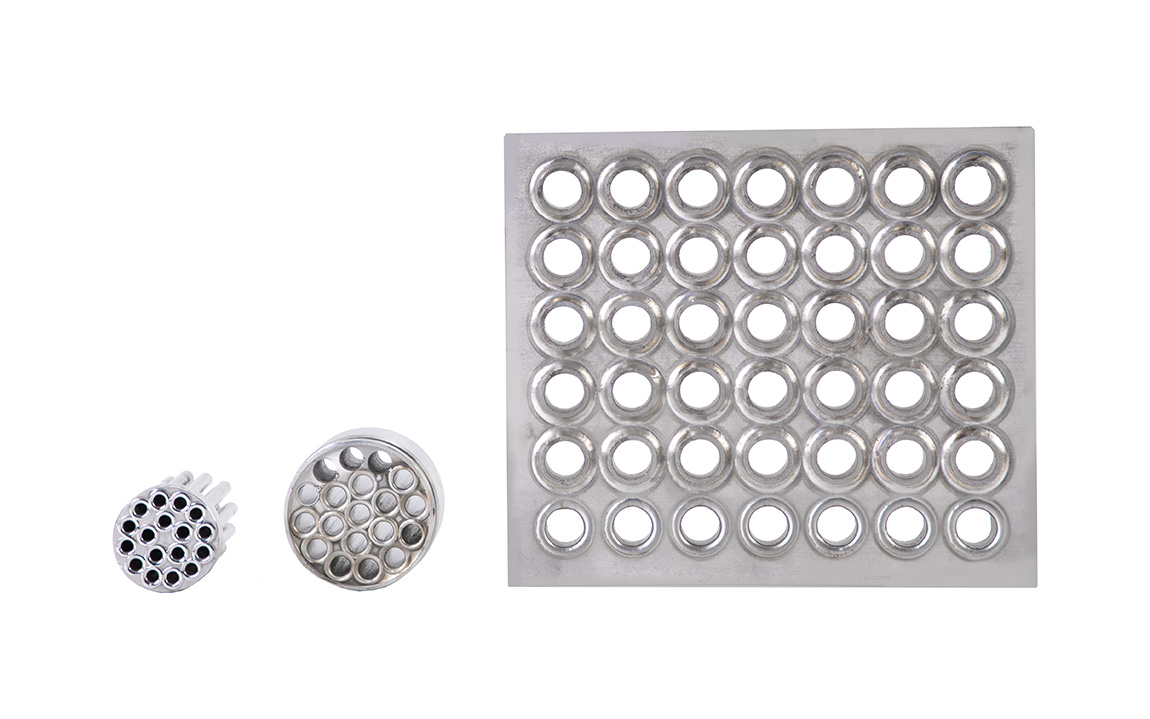

應用范圍：鍋爐，化工，熱交換，空調，核電
管板機頭進口部件清單
序號 | 名稱 | 產地 |
1 | 旋轉電機 | 瑞士 |
2 | 氣水管接頭 | 意大利 |
3 | 氣水管 | 美國 |
4 | 電纜及信號線 | 美國 |
5 | 電纜護套 | 法國 |
6 | 送絲電機 | 瑞士 |
7 | 弧長電機 | 瑞士 |
無錫博焊 | at40 | at80 | at8 | at80s | at80n |
管板連接形式 | 管平齊 | 管伸出/管平齊 | 管伸出/管平齊 | 管伸出/管平齊 | 管平齊 |
焊接管徑范圍 | Φ16～Φ38mm | Φ16～Φ80mm標準型 | Φ8～Φ32mm | Φ25～Φ60mm根據產品定制槍頭部件 | |
焊炬傾斜角度 | 0°/ 7° | 0-30° | 0-30° | 0°-30° | 0° |
最大送絲速度 | --- | 3000mm/min | 3000mm/min | 3000mm/min | ---- |
焊槍旋轉速度 | 0.37～7.39rpm | ||||
焊接材質 | 碳鋼、不銹鋼、鈦合金等 | ||||
主配電源 | aw400全位置程控焊接電源 | ||||
焊接保護氣體 | 氬氣 | ||||
冷卻方式 | 水冷 | ||||
暫載率 | 300A 70% | 300A 60% | 300A 60% | 300A 60% | 300A 60% |
重量 | 3kg | 13kg | 13kg | 13kg | 13kg |
外形尺寸 | 327x121x134mm | 402x203x303mm | 402x203x303mm | 402x203x303mm | 402x203x303mm |
